Escaneo de Concreto con Hilti PS 1000: Detección de Armaduras y Elementos Embebidos

¿Necesitas perforar, cortar o intervenir una estructura de concreto?

Antes de realizar una perforación, un corte, un anclaje o una intervención sobre una estructura de concreto, es fundamental conocer qué elementos se encuentran ocultos en su interior.

Las estructuras de concreto pueden contener barras de refuerzo, cables de postensado, tuberías, conducciones eléctricas y otros elementos embebidos que no son visibles desde la superficie.

Realizar una intervención sin conocer su ubicación puede generar daños en la estructura, afectar instalaciones existentes, ocasionar retrasos y aumentar los costos de una obra.

Para reducir estos riesgos, existen sistemas de inspección no destructiva como el Hilti PS 1000 X-Scan, diseñado para proporcionar información sobre los elementos ocultos dentro del concreto.

¿Qué es el escaneo de concreto con Hilti PS 1000?

El Hilti PS 1000 X-Scan es un sistema de escaneo utilizado para localizar objetos ocultos dentro de estructuras de concreto sin necesidad de realizar perforaciones exploratorias.

El equipo utiliza tecnología de radar para identificar diferentes elementos embebidos y permite visualizar los resultados mediante representaciones en 2D y 3D, incluyendo vistas superiores y secciones transversales.

Esto permite obtener información sobre la ubicación y profundidad aproximada de los elementos detectados antes de intervenir el concreto.

¿Qué elementos puede detectar?

Dependiendo de las condiciones del material y de las características del objeto, el PS 1000 puede utilizarse para localizar diferentes elementos ocultos.

Entre ellos:

• Barras de acero de refuerzo.

• Elementos de postensado.

• Tuberías metálicas.

• Tuberías plásticas.

• Conductos eléctricos.

• Cables.

• Algunos elementos no metálicos.

• Vacíos y determinadas anomalías dentro del concreto.

Hilti señala que el sistema puede localizar diversos objetos en estructuras de concreto seco a profundidades de hasta aproximadamente 300 mm, aunque el alcance real depende del tamaño, tipo y separación del objeto, así como de las condiciones del material.

¿Por qué es importante escanear antes de perforar?

Una perforación aparentemente sencilla puede encontrarse con una barra de acero, una tubería o un elemento de una instalación existente.

Por eso, el escaneo previo puede ayudar a identificar zonas de riesgo antes de intervenir la estructura.

Entre sus principales aplicaciones se encuentran:

• Perforación para instalación de anclajes.

• Perforaciones pasantes.

• Perforaciones para instalaciones.

• Trabajos de corte de concreto.

• Perforación diamantina.

• Instalación de nuevos elementos estructurales.

• Modificaciones y remodelaciones.

• Inspección de losas, vigas, columnas y muros.

• Localización de armaduras existentes.

• Evaluación previa para conexiones de nuevas armaduras.

Hilti específicamente señala el uso del PS 1000 para ayudar a reducir el riesgo de golpear elementos ocultos durante perforaciones, aperturas, trabajos de perforación diamantina y corte de concreto.

¿Cómo se realiza un servicio de escaneo de concreto?

El procedimiento puede variar según el objetivo del proyecto y las características del elemento a inspeccionar.

Generalmente, el servicio comprende las siguientes etapas:

1. Evaluación del área

Primero se identifica la zona que será intervenida y se determina qué información se necesita obtener.

Por ejemplo:

¿Dónde están las barras de acero?

¿A qué profundidad se encuentran?

¿Existe una zona libre para realizar una perforación?

¿Hay elementos ocultos que puedan interferir con el trabajo?

2. Preparación de la superficie

Se acondiciona el área de trabajo y se establece la zona que será escaneada.

Dependiendo del proyecto, pueden utilizarse cuadrículas o referencias para organizar el levantamiento.

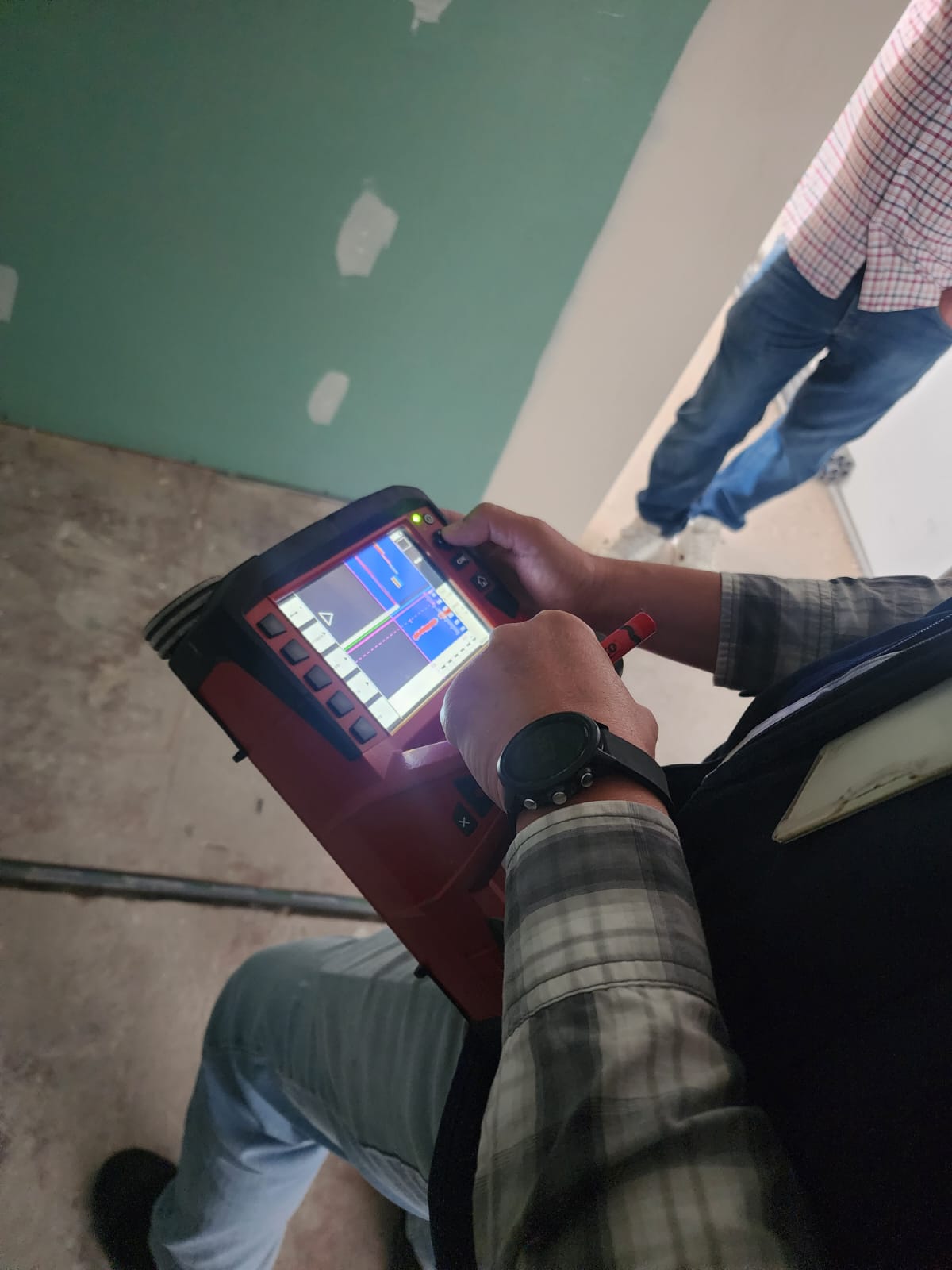

3. Escaneo con Hilti PS 1000

El equipo se desplaza sobre la superficie del concreto realizando el escaneo correspondiente.

El PS 1000 dispone de diferentes modos de trabajo y permite visualizar los objetos detectados mediante representaciones en 2D y 3D.

4. Interpretación de resultados

Los datos obtenidos permiten identificar la ubicación aproximada de los elementos detectados y analizar su distribución dentro de la zona inspeccionada.

5. Marcación en campo

Cuando el objetivo es determinar una zona adecuada para perforar o intervenir, los elementos detectados pueden ser identificados y señalizados sobre la superficie.

De esta manera, el equipo de trabajo puede disponer de una referencia visible antes de comenzar la intervención.

¿Qué información puede obtenerse?

Dependiendo del tipo de escaneo realizado y de las condiciones de la estructura, el estudio puede proporcionar información como:

• Ubicación de elementos embebidos.

• Distribución de armaduras.

• Profundidad aproximada.

• Identificación de elementos en diferentes capas.

• Ubicación de posibles zonas de interferencia.

• Representación 2D y 3D de los resultados.

La precisión indicada por Hilti para la localización es de aproximadamente ±10 mm, mientras que la precisión de indicación de profundidad es de ±10 mm para profundidades menores a 100 mm y ±15 % para profundidades superiores, bajo las condiciones especificadas por el fabricante.

Estos valores no deben interpretarse como una garantía absoluta para cualquier condición de obra: el rendimiento puede verse afectado por las características del concreto, el tamaño y tipo de objeto, su separación y otras condiciones del sitio.

Escaneo de concreto antes de realizar perforaciones

Una de las aplicaciones más importantes del servicio es la identificación previa de zonas de perforación.

Por ejemplo, si se necesita instalar un anclaje sobre una losa de concreto, el escaneo puede ayudar a determinar la ubicación de las armaduras y otros elementos detectables para seleccionar una posición de trabajo compatible con los requerimientos del proyecto.

Esto resulta especialmente importante en:

• Instalación de anclajes.

• Instalación de estructuras metálicas.

• Perforaciones diamantinas.

• Instalación de bandejas eléctricas.

• Paso de tuberías.

• Instalación de soportes.

• Modificaciones de estructuras existentes.

Escaneo para perforación diamantina

Antes de ejecutar una perforación diamantina en una losa, muro o elemento de concreto, conocer la ubicación de elementos embebidos puede ayudar a planificar el punto de perforación.

El escaneo previo permite evaluar la zona antes de comenzar el trabajo y reducir la posibilidad de encontrar interferencias inesperadas.

Esto puede traducirse en mayor seguridad, mejor planificación y reducción de tiempos improductivos.

Escaneo de armaduras en concreto

Además de evitar interferencias, el escaneo puede utilizarse para estudiar la distribución de las armaduras existentes.

En proyectos de remodelación, ampliación o modificación estructural, conocer la ubicación de las armaduras puede ser una información importante para la planificación de nuevos trabajos.

El PS 1000 está orientado precisamente a la inspección no destructiva y a la localización de objetos embebidos en estructuras de concreto, incluso cuando existen múltiples capas de elementos.

¿Es lo mismo un Ferroscan que un PS 1000?

No exactamente.

Aunque ambos pertenecen a las soluciones de detección de concreto de Hilti, cumplen funciones diferentes.

El PS 300 Ferroscan está orientado principalmente a la localización de armaduras, medición de recubrimiento y estimación del diámetro de las barras.

El PS 1000 X-Scan, en cambio, está diseñado para detectar diferentes tipos de objetos embebidos y trabajar con información en múltiples capas, utilizando tecnología de radar.

Por eso, la selección del sistema debe realizarse de acuerdo con el objetivo específico de la inspección.

Ventajas del escaneo no destructivo

Utilizar un sistema de escaneo antes de intervenir una estructura ofrece importantes ventajas:

✔ No requiere demoler el concreto

La inspección se realiza desde la superficie, evitando realizar perforaciones exploratorias innecesarias.

✔ Permite planificar el trabajo

Conocer previamente las condiciones de la zona permite tomar mejores decisiones antes de comenzar una intervención.

✔ Reduce el riesgo de interferencias

La identificación de elementos ocultos puede ayudar a evitar perforaciones o cortes sobre zonas conflictivas.

✔ Permite visualizar información del interior

El PS 1000 proporciona representaciones de los elementos detectados para facilitar su interpretación en obra.

✔ Facilita trabajos de remodelación

En estructuras existentes, donde muchas veces no se dispone de planos completos o actualizados, el escaneo puede aportar información adicional antes de ejecutar modificaciones.

¿Cuándo debería realizarse un escaneo?

Es recomendable considerar un escaneo cuando se planea intervenir una estructura de concreto y existe incertidumbre sobre los elementos que se encuentran en su interior.

Especialmente antes de:

Perforar · Cortar · Anclar · Perforar diamantina · Instalar tuberías · Instalar estructuras · Realizar modificaciones estructurales

Una inspección previa puede ayudar a tomar decisiones antes de realizar trabajos que podrían ser difíciles o costosos de corregir posteriormente.

Servicio profesional de escaneo de concreto

La tecnología de escaneo es una herramienta de apoyo para la toma de decisiones en obra. Sin embargo, los resultados deben ser interpretados considerando las condiciones reales de la estructura y las limitaciones propias de cualquier método de detección.

Por ello, es importante que el servicio sea ejecutado por personal capacitado y que los resultados se documenten adecuadamente.

Hilti también ofrece capacitación específica para sus sistemas de medición, incluyendo el PS 1000 X-Scan y el software PROFIS Detection, orientada a mejorar la ejecución y análisis de escaneos de concreto.

¿Necesitas escanear una estructura de concreto?

Si estás por realizar una perforación, corte, instalación de anclajes, perforación diamantina o modificación sobre una estructura de concreto, realizar un escaneo previo puede ayudarte a conocer qué elementos se encuentran ocultos antes de intervenirla.

Nuestro servicio de escaneo con Hilti PS 1000 X-Scan permite evaluar diferentes tipos de estructuras y localizar elementos embebidos dentro del concreto, proporcionando información útil para la planificación de trabajos.

Antes de perforar, escanea.

Evita trabajar a ciegas. Conoce lo que hay dentro del concreto antes de intervenirlo.

Solicita una evaluación de tu proyecto y coordinemos el servicio de escaneo que necesitas.

Preguntas frecuentes sobre el escaneo con Hilti PS 1000

¿Hasta qué profundidad puede detectar el PS 1000?

Hilti indica un rango máximo de localización de objetos de hasta 300 mm, aunque el rendimiento depende de factores como el tipo y tamaño del objeto, su separación y las condiciones del concreto.

¿El escaneo daña el concreto?

No. El escaneo se realiza desde la superficie y es un método de inspección no destructiva.

¿Puede detectar fierros?

Sí. El sistema puede localizar barras de refuerzo, además de otros elementos embebidos.

¿Puede detectar tuberías?

El PS 1000 puede utilizarse para localizar determinadas tuberías metálicas y plásticas, además de conducciones y otros elementos ocultos, dependiendo de las condiciones del material y del objeto.

¿Puedo utilizar el escaneo antes de una perforación diamantina?

Sí. Una de las aplicaciones del PS 1000 es ayudar a localizar objetos ocultos antes de realizar perforaciones, cortes y trabajos de perforación diamantina.

¿El escaneo garantiza que una zona está completamente libre?

No debe interpretarse de esa manera. La detección está condicionada por las características del objeto, el concreto y las condiciones del sitio. Los resultados deben evaluarse técnicamente antes de ejecutar una intervención.
